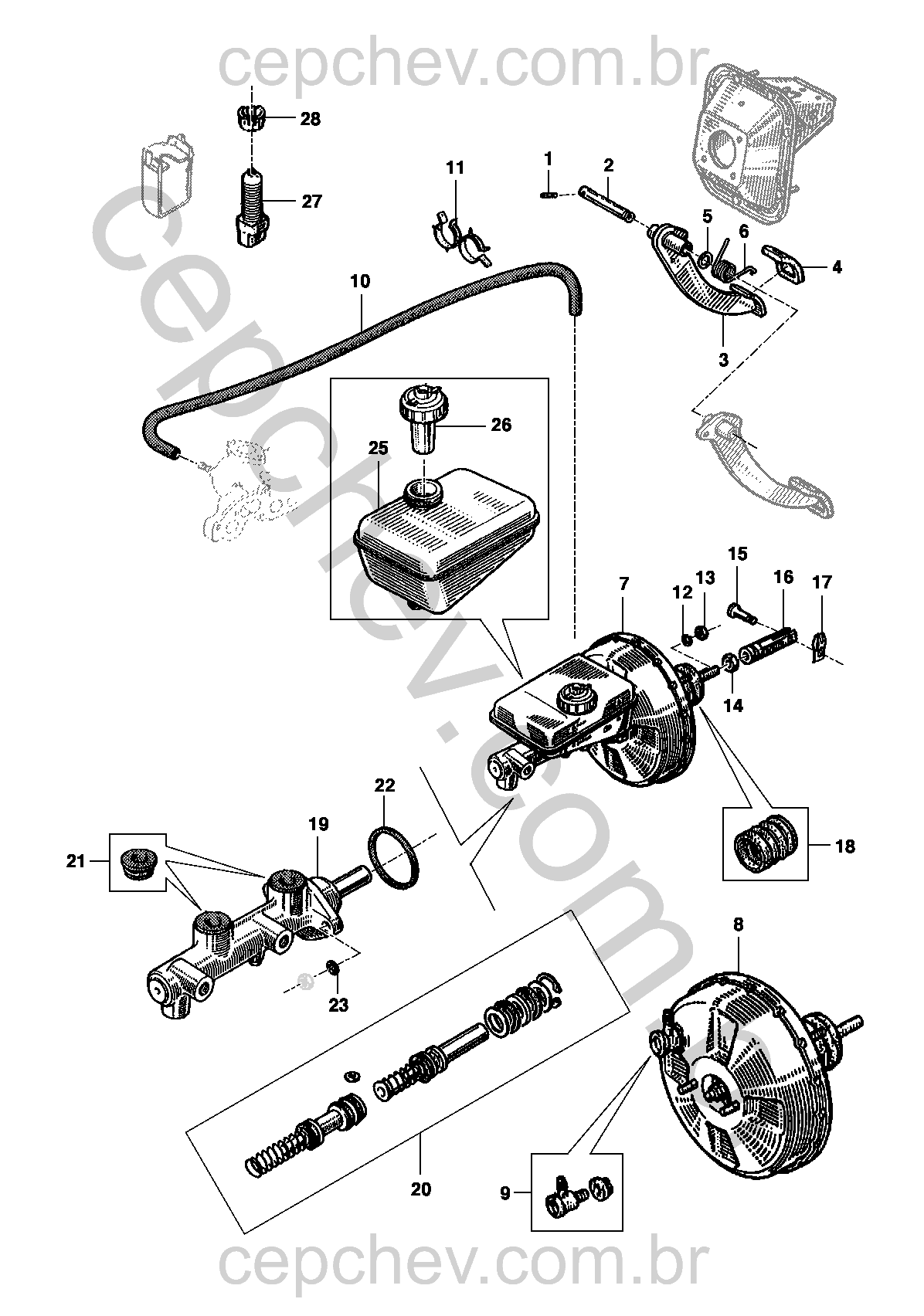

Space Van 1990/2000 - Pedal de freio, cilindro mestre e reservatório
| Nº | Descrição | Nº da Peça | |
|---|---|---|---|
| 1 | PINO do eixo do pedal |
RE001680
|
|
| 2 | EIXO do pedal |
RE000227
|
|
| 3 | PEDAL do freio |
RE000378
|
|
| 4 | COBERTURA do pedal |
RE000011
|
|
| 5 | ARRUELA do eixo do pedal |
RE001644
|
|
| 6 | MOLA de retorno do pedal |
RE000992
Substituta:
RE003989
|
|
| 7 | SERVO-FREIO |
RE001359
|
|
| 8 | SERVO-FREIO |
RE001201
|
|
| 9 | VÁLVULA do servo freio |
RE000939
|
|
| 10 | TUBO de vácuo do servo freio |
RE001005
|
|
| 10 | TUBO de vácuo do servo freio |
RE002416
|
|
| 11 | BRAÇADEIRA do tubo de vácuo |
RE001755
|
|
| 12 | ARRUELA |
RE001631
|
|
| 13 | PORCA |
RE001563
|
|
| 14 | PORCA |
RE002298
|
|
| 15 | PINO do tirante acionador |
RE001599
|
|
| 16 | TIRANTE do pedal ao servo freio |
RE000271
|
|
| 17 | GRAMPO do tirante ao pino |
RE001672
|
|
| 18 | GUARDA-PÓ da haste |
RE001202
|
|
| 19 | CILINDRO-MESTRE |
RE001204
|
|
| 20 | JOGO de reparo do cilindro mestre |
RE001206
|
|
| 21 | ANEL vedador do cilindro mestre |
RE001203
|
|
| 22 | ANEL vedador do cilindro mestre ao servo |
RE001205
|
|
| 23 | ARRUELA do cilindro mestre |
RE001632
|
|
| 23 | ARRUELA do cilindro mestre |
RE001632
|
|
| 23 | ARRUELA do cilindro mestre |
RE001632
|
|
| 25 | RESERVATÓRIO de fluido do cilindro mestre |
RE000340
|
|
| 25 | RESERVATÓRIO de fluido do cilindro mestre |
RE002694
|
|
| 26 | TAMPA do reservatório de fluido |
RE000620
|
|
| 27 | INTERRUPTOR da luz do freio |
RE000888
|
|
| 27 | INTERRUPTOR da luz do freio |
RE003192
|
|
| 28 | PORCA de expansão |
RE001759
|
|
