| Nº | Descrição | Nº da Peça | Detalhes |
|---|---|---|---|
| 1 | EIXO intermediário da transmissão (29-25-21-17 dentes) |
NS
|
|
| 1 | EIXO intermediário da transmissão (29-25-21-17 dentes) |
NS
|
|
| 2 | ROLAMENTO dianteiro do eixo intermediário |
07316508
|
|
| 3 | ROLAMENTO traseiro do eixo intermediário |
07316603
Substituta: 93281896
|
|
| 3 | ROLAMENTO traseiro do eixo intermediário [use 07316603] |
93281896
|
|
| 4 | ENGRENAGEM da marcha-a-ré |
07316447
|
|

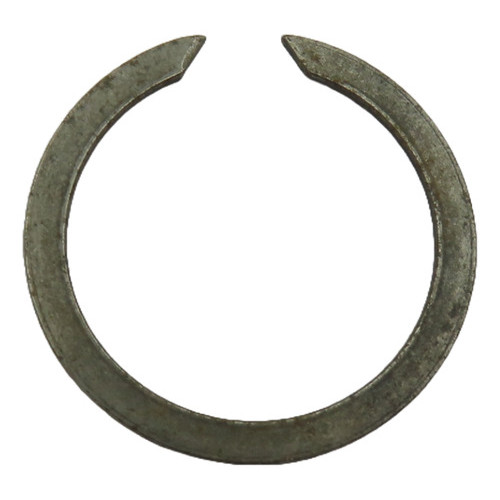

| 5 | ANEL retentor (.086 .088 espessura) da engrenagem da ma... |
09299543
|
|
| 5 | ANEL retentor (.089 .091 espessura) da engrenagem da ma... |
09299544
|
|
| 5 | ANEL retentor (.092 .094 espessura) da engrenagem da ma... |
09299545
|
|
| 5 | ANEL retentor (.095 .097 espessura) da engrenagem da ma... |
09299546
|
|
| 6 | ANEL de trava do rolamento traseiro do eixo intermediár... |
07329902
|
|
| 7 | EIXO da engrenagem intermediária (3/4 D. - 5.7/8 C.T.) |
94600868
|
|
| 8 | BUCHA da engrenagem intermediária (3/4 largura) |
05258709
|
|
| 8 | BUCHA da engrenagem intermediária (3/4 largura) |
93249846
|
|
| 9 | ANEL retentor da engrenagem no eixo da engrenagem inter... |
07334972
|
|
| 10 | ENGRENAGEM c/bucha intermediária da marcha-a-ré |
NS
|
|
| 11 | ENGRENAGEM da marcha-à- ré (24 dentes) |
09298510
|
|
| 12 | ROLAMENTO selado da árvore secundária s/anel de trava |
94648869
|
|
| 13 | ANEL retentor (.086 .088 espessura) do rolamento da árv... |
09299535
|
|
| 13 | ANEL retentor (.089 .091 espessura) do rolamento da árv... |
09299536
|
|
| 13 | ANEL retentor (.092 .094 espessura) do rolamento da árv... |
09299537
|
|
| 13 | ANEL retentor (.095 .097 espessura) do rolamento da árv... |
09299538
|
|
| 14 | ANEL (locador) do rolamento da árvore secundária |
07329897
|
|
| 15 | ENGRENAGEM da 1ª velocidade (28 dentes) |
NS
|
|

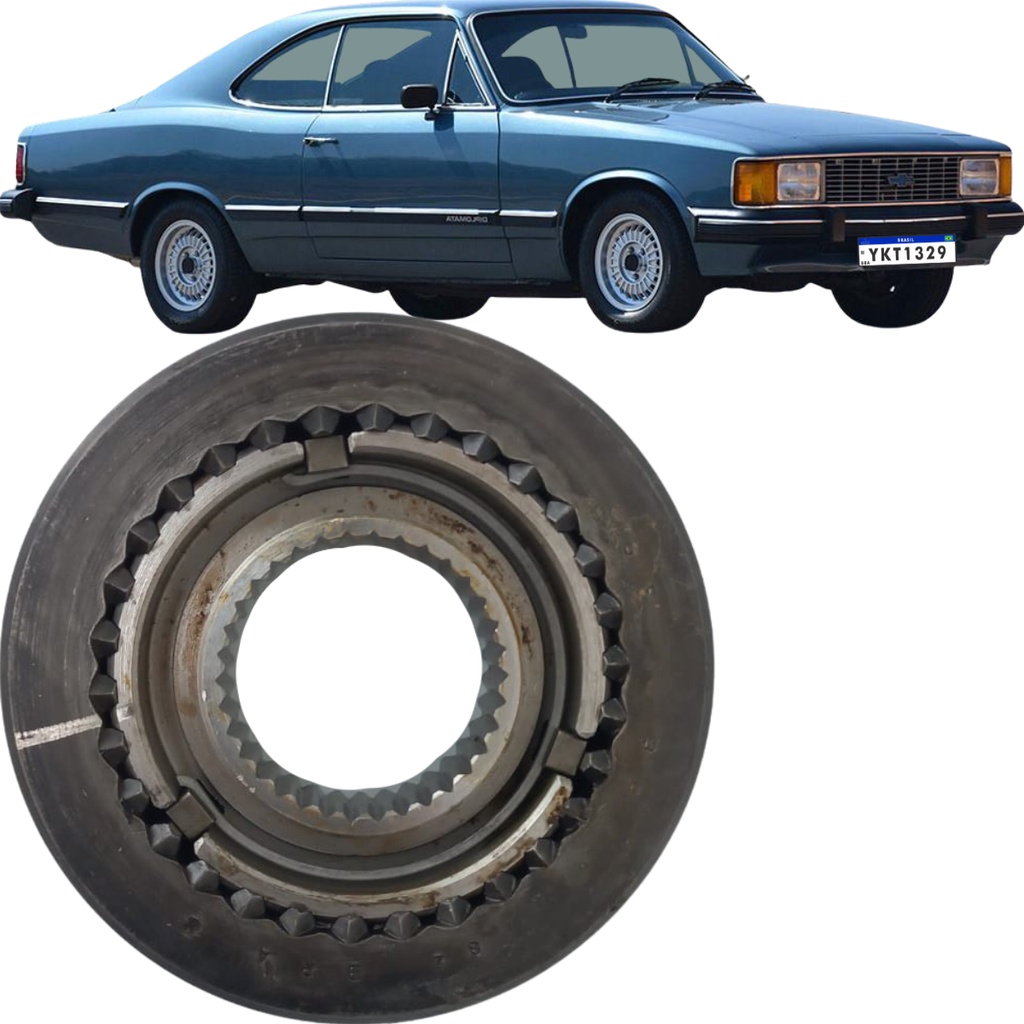

| 16 | SINCRONIZADOR da 1ª e 2ª velocidades |
93201677
|
|
| 16 | SINCRONIZADOR da 3ª e 4ª velocidade |
93201678
|
|
| 17 | CONE de sincronização de bloqueio dos cubos (30 dentes) |
03813905
|
|
| 17 | CONE de sincronização de bloqueio dos cubos (30 dentes) |
93271010
|
|
| 18 | ANEL retentor do cubo do sincronizador da 1ª e 2ª veloc... |
09299540
|
|
| 18 | ANEL retentor do cubo do sincronizador da 1ª e 2ª veloc... |
09299541
|
|
| 18 | ANEL retentor do cubo do sincronizador da 3ª e 4ª veloc... |
09299548
|
|
| 18 | ANEL retentor do cubo da 3ª e 4ª velocidades (.065 .067... |
09299549
|
|
| 19 | ANEL retentor do cubo do sincronizador |
05257865
|
|
| 19 | ANEL retentor do cubo do sincronizador |
93270959
|
|
| 20 | CHAVETA do cubo do sincronizador |
05257866
|
|
| 20 | CHAVETA do cubo do sincronizador |
93270586
|
|
| 21 | ENGRENAGEM da 2ª velocidade (22-30 dentes) |
09298512
|
|
| 21 | ENGRENAGEM da 2ª velocidade (22-30 dentes) |
09298512
|
|
| 22 | ÁRVORE secundária |
09298667
|
|
| 23 | PRESILHA retentora da engrenagem motriz do velocímetro |
01373122
|
|
| 23 | PRESILHA retentora da engrenagem motriz do velocímetro |
93257170
|
|
| 24 | ENGRENAGEM motriz do velocímetro de nylon de 8 dentes |
09298665
|
|
| 24 | ENGRENAGEM motriz do velocímetro de nylon de 8 dentes |
09298904
|
|
| 25 | ROLETE da árvore primária na secundária (3/16 x 1/2) |
09417275
|
|
| 25 | ROLETE da árvore primária na secundária (3/16 x 1/2) |
93269737
|
|
| 26 | ÁRVORE primária da transmissão (15 D. 224 mm C.T.) |
09298531
|
|
| 26 | ÁRVORE primária da transmissão (15 D. 224 mm C.T.) |
09298531
|
|
| 27 | ROLAMENTO da árvore primária s/ anel trava |
94632997
|
|
| 27 | ENGRENAGEM da 3ª velocidade (18-30 dentes) |
07316452
|
|
| 27 | ENGRENAGEM da 3ª velocidade (18-30 dentes) |
52281192
|
|
| 28 | ANEL do rolamento da árvore primária |
00590849
|
|
| 29 | RETENTOR do rolamento da árvore primária |
09299067
|
|
| 30 | VEDADOR de óleo do retentor do rolamento da árvore prim... |
08967254
|
|
| 30 | VEDADOR de óleo do retentor do rolamento da árvore prim... |
93269664
|
|
| 30 | VEDADOR de óleo do retentor do rolamento da árvore prim... |
09303606
|
|
| 31 | PARAFUSO do retentor do rolamento da árvore primária |
00120229
|
|
| 32 | ARRUELA do parafuso do rolamento da árvore primária |
11013233
Substituta: 93271959
|
|
| 33 | ESFERA do eixo da engrenagem intermediária (3.1/16) |
00169066
|
|
| ANEL retentor do setor do eixo seletor |
00274574
|
Códigos:
07316508 07330345 09301079 07316603 93281896 07330073 07316447 09299543 09299544 09299545 09299546 07329902 94600868 09298539 05258709 93249846 07334972 09298510 94648869 94646296 09305731 09299535 03707188 09299536 03707189 09299537 03707190 09299538 07329897 93201677 93201678 03813905 93271010 09299540 09299541 09299548 09299549 05257865 93270959 05257866 93270586 09298512 09298667 01373122 93257170 09298665 09298666 09306578 09306580 09298904 94624633 09417275 07322156 03775060 03775063 09414193 93269737 09298531 94632997 09300883 07316452 52281192 00590849 09299067 08967254 93269664 09303606 00120229 11013233 0NO11515 93271959 07330595 11013237 00169066 00274574 07956829
