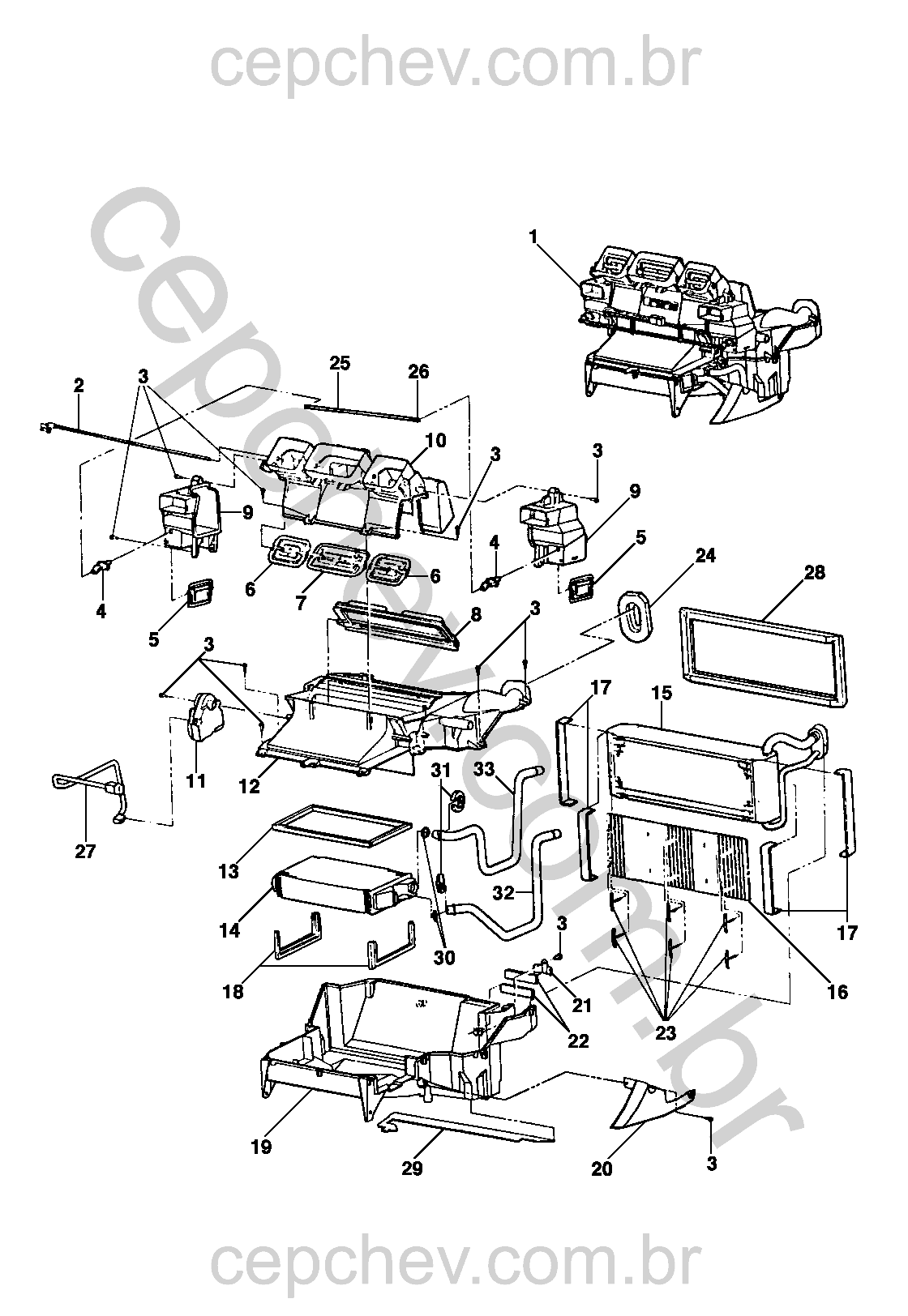

Omega 1993/1998 - Evaporador e aquecedor (R134a)
| Nº | Descrição | Nº da Peça | |
|---|---|---|---|
| 1 | MÓDULO do evaporador e aquecedor |
52466122
|
|
| 2 | PORTA e alavanca do desembaçador |
52466134
|
|
| 3 | PARAFUSO da câmara |
NR
|
|
| 4 | ALAVANCA de ajuste do aquecedor |
52466132
|
|
| 5 | VÁLVULA de passagem de ar do aquecedor |
52466129
|
|
| 6 | VÁLVULA de passagem de ar do desembaçador |
52466130
|
|
| 7 | VÁLVULA de passagem da ventilação central |
52466131
|
|
| 8 | VÁLVULA de temperatura do aquecedor |
52466137
|
|
| 9 | CÂMARA de saída do aquecedor LE |
52466126
|
|
| 9 | CÂMARA de saída do aquecedor LD |
52466127
|
|
| 10 | CÂMARA do distribuidor de ar |
52466125
|
|
| 11 | MOTOR da unidade evaporadora |
16196462
|
|
| 12 | CARCAÇA superior do evaporador |
52466123
|
|
| 13 | VEDADOR da carcaça (contido em 34) |
NR
|
|
| 14 | AQUECEDOR conjunto (contido em 34) |
NR
|
|
| 15 | EVAPORADOR conjunto (contido em 35) |
NR
|
|
| 16 | FILTRO do evaporador (contido em 35) |
NR
|
|
| 17 | ISOLADOR do evaporador (contido em 35) |
NR
|
|
| 18 | ISOLADOR do aquecedor (contido em 34) |
NR
|
|
| 19 | CARCAÇA inferior do evaporador |
52466124
|
|
| 20 | COBERTURA lateral da carcaça |
52466128
|
|
| 21 | PRESILHA dos tubos de entrada e saída do aquecedor |
52466146
|
|
| 22 | ISOLADOR dos tubos do aquecedor (contido em 34) |
NR
|
|
| 23 | BRAÇADEIRA de retenção do filtro do evaporador (contido em 35) |
NR
|
|
| 24 | VEDADOR da carcaça do evaporador ao dash (contido em 35) |
NR
|
|
| 25 | CONEXÃO c/ eixo de ajuste do aquecedor |
52470165
|
|
| 26 | CONEXÃO de ajuste do aquecedor |
52470166
|
|
| 27 | CABO do motor da unidade evaporadora |
12147566
|
|
| 28 | VEDADOR do evaporador e aquecedor (contido em 35) |
NR
|
|
| 29 | ISOLADOR inferior do evaporador |
52466144
|
|
| 30 | ANEL vedador dos tubos de entrada e saída |
03091160
|
|
| 31 | ANEL RETENTOR dos tubos de entrada e saída |
52459869
|
|
| 32 | TUBO de entrada do aquecedor (contido em 36) |
NR
|
|
| 33 | TUBO de saída do aquecedor (contido em 36) |
NR
|
|
| JOGO de peças do aquecedor (inclui 13, 14, 18 e 22) |
52471129
|
|
|
| JOGO de peças do evaporador (inclui 15, 16, 17, 23, 24 e 28) |
52471130
|
|
|
| JOGO de tubos do aquecedor (inclui 32,33) |
52472474
|
|
