| Nº | Descrição | Nº da Peça | Detalhes |
|---|---|---|---|

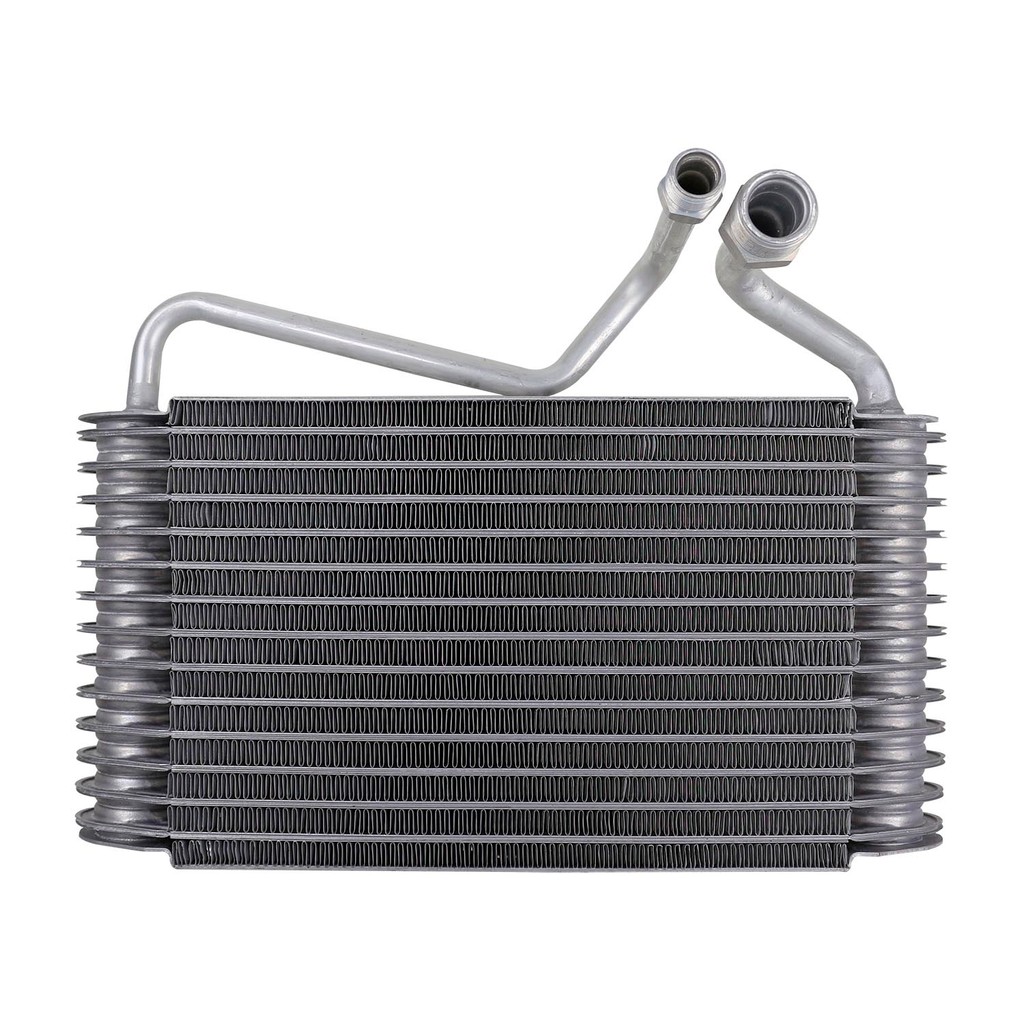

| 1 | EVAPORADOR R134A |
52450470
|
|
| 1 | EVAPORADOR R134A |
52470847
|
|
| 2 | FILTRO de água do evaporador |
03053193
|
|
| 3 | NÚCLEO do aquecedor |
03059812
|
|
| 4 | VÁLVULA de assento |
03093014
|
|
| 5 | VEDADOR da válvula |
NR
|
|
| 6 | VÁLVULA de degelo |
03059831
|
|
| 6 | VÁLVULA de degelo |
52455347
|
|
| 7 | VEDADOR 1/4x20 3/8 do evaporador |
03047728
|
|
| 7 | VEDADOR 1/8x7.7/8 do evaporador |
03048242
|
|
| 8 | CARCAÇA superior do evaporador e aquecedor |
93205388
|
|
| 9 | GUARNIÇÃO flange do evaporador ao dash |
03047938
|
|
| 9 | GUARNIÇÃO flange do evaporador ao dash |
93247624
|
|
| 9 | GUARNIÇÃO flange do evaporador ao dash |
93247624
|
|
| 10 | TAMPA inferior do aquecedor |
03058793
|
|
| 11 | CINTA do aquecedor |
03031556
|
|
| 12 | GRAMPO da capa protetora do evaporador |
03047726
|
|
| 13 | VEDADOR da tampa |
NR
|
|
| 14 | CARCAÇA do ventilador do ar condicionado |
03091391
|
|
| 15 | RESISTOR do motor de ventilação do ar condicionado |
00526897
|
|
| 16 | JUNTA do resistor do motor de ventilação |
03092238
|
|
| 17 | SUPORTE de montagem do tubo do evaporador |
03095718
|
|
| 18 | VEDADOR do tubo do evaporador |
03055325
|
|
| 19 | DUTO de ar de degelo |
03093276
|
|
| 19 | DUTO de ar de degelo |
03053146
|
|
| 19 | DUTO de ar de degelo |
03053146
|
|
| 19 | DUTO de ar de degelo |
03053146
|
|
| 20 | ALAVANCA da válvula de degelo |
03095890
|
|
| 21 | VÁLVULA de vácuo superior c/2 saídas |
01996686
|
|
| 22 | SUPORTE de montagem da válvula de vácuo |
03047734
|
|
| 23 | VÁLVULA de vácuo inferior c/1 saída |
01996758
|
|
| 24 | SUPORTE de montagem da válvula de vácuo |
NR
|
|
| 25 | ALAVANCA de ligação c/mola e suporte do evaporador |
03059834
|
|
| 26 | RETENTOR do evaporador |
11501937
|
|
| 27 | CARCAÇA da câmara da distribuição do ar condicionado |
03055625
|
|
| 28 | GUARNIÇÃO circular da distribuição do ar condicionado |
03050639
|
|
| 29 | GUARNIÇÃO trapezoidal da distribuição do ar condicionad... |
03055540
|
|
| 30 | DISPOSITIVO à vácuo da distribuição do ar condicionado |
03055485
|
|
| 31 | MOTOR do ventilador do ar condicionado s/ hélice |
22120540
|
|
| 31 | MOTOR do ventilador do ar condicionado c/ hélice |
52456662
|
|
| 32 | VENTILADOR do ar condicionado |
03090274
Substituta: 03094154
|
|
| 33 | TUBO de resfriamento do motor de ventilação do ar condi... |
03040590
|
|
| 33 | TUBO de resfriamento do motor de ventilação do ar condi... |
93271998
|
|
| 34 | TERMINAL massa do motor de ventilação do ar condicionad... |
03033932
|
|
| TUBO de expansão do evaporador c/junta |
03033879
|
Códigos:
52450470 52470847 03053193 03059812 03093014 03059831 52455347 03047728 03048242 93205388 03055380 03047938 93247624 03058793 03031556 03047726 03091391 03094783 00526897 03092238 03095718 03055325 03093276 03053146 03095890 01996686 03047734 01996758 03059834 11501937 00381700 03055625 03050639 03055540 03055485 22120540 52456662 03090274 03094154 03040590 93271998 03033932 03033879
