| Nº | Descrição | Nº da Peça | Detalhes |
|---|---|---|---|
| 1 | RADIADOR completo |
93333096
|
|
| 1 | RADIADOR completo |
93333095
|
|
| 1 | RADIADOR completo |
93260414
Substituta: 93333096
|
|
| 1 | RADIADOR completo |
93319449
Substituta: 93333095
|
|
| 1 | RADIADOR completo |
93313800
|
|
| 1 | RADIADOR completo |
93340097
|
|
| 2 | COXIM superior do radiador |
90183072
|
|
| 3 | SUPORTE superior do radiador |
93260415
|
|
| 4 | COXIM inferior do radiador |
93260417
|
|
| 5 | PARAFUSO do suporte do radiador [use 93290612] |
93298933
|
|
| 6 | DEFLETOR do radiador |
93360615
|
|
| 6 | DEFLETOR do radiador |
93396846
|
|
| 6 | DEFLETOR do radiador |
93260419
|
|
| 6 | DEFLETOR do radiador |
93340052
|
|
| 7 | MOTOR-ELÉTRICO do ventilador do radiador |
93396847
|
|
| 7 | MOTOR-ELÉTRICO do ventilador do radiador |
93360613
Substituta: 93396816
|
|
| 7 | MOTOR-ELÉTRICO do ventilador do radiador c/ resistor |
93396816
|
|
| 7 | MOTOR-ELÉTRICO do ventilador do radiador s/resistor |
93309119
|
|
| 8 | PORCA do motor elétrico ao defletor do radiador |
93288363
|
|
| 8 | PORCA do motor elétrico ao defletor do radiador [use 93... |
93251967
|
|
| 8 | PORCA do motor elétrico ao defletor do radiador |
93352918
|
|
| 9 | PARAFUSO do defletor do radiador |
93288364
|
|
| 9 | PARAFUSO do defletor do radiador |
93288364
|
|
| 9 | PARAFUSO do defletor do radiador |
93288364
|
|
| 9 | PARAFUSO do defletor do radiador |
93288364
|
|

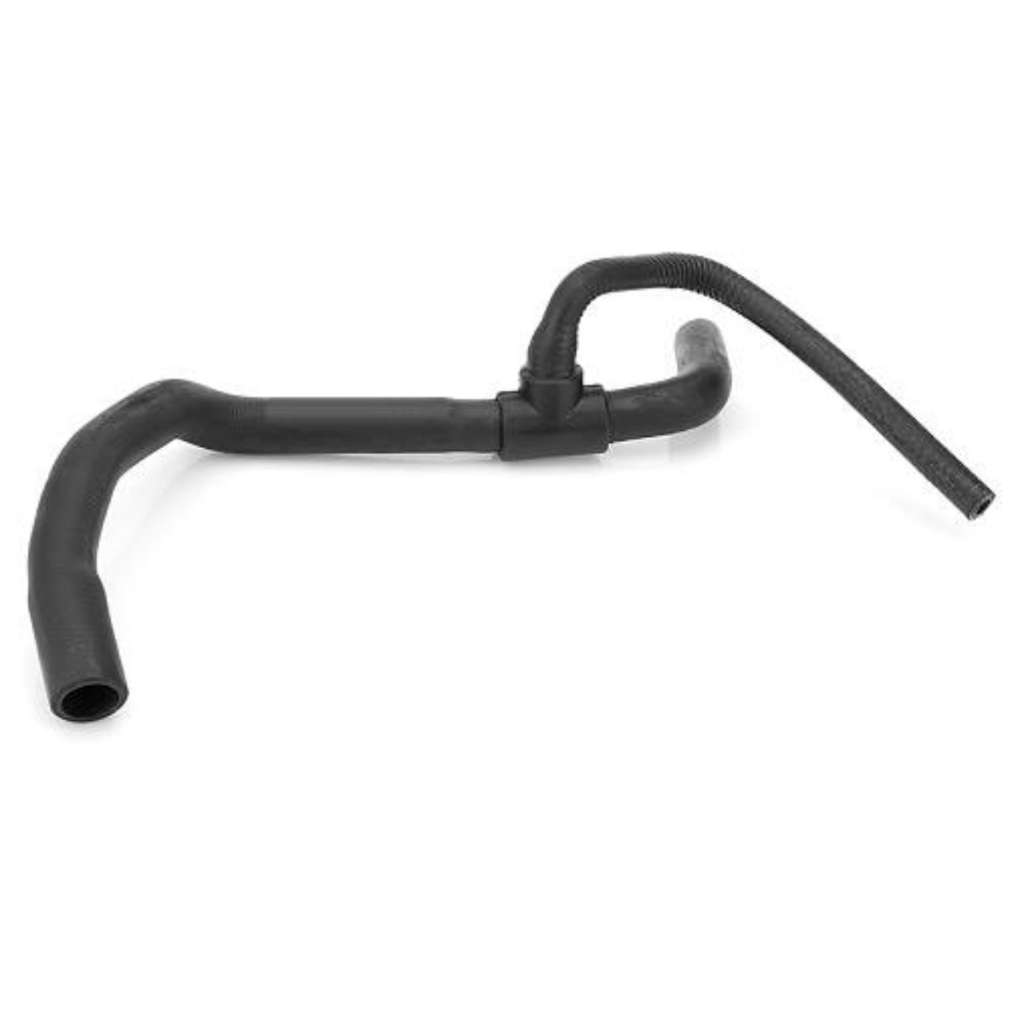

| 10 | MANGUEIRA superior do radiador |
93388859
|
|
| 10 | MANGUEIRA superior do radiador |
93319451
|
|
| 10 | MANGUEIRA superior do radiador |
93260410
Substituta: 93388859
|
|
| 10 | MANGUEIRA superior do radiador |
93319451
|
|
| 11 | BRAÇADEIRA da mangueira superior |
93366685
|
|
| 11 | BRAÇADEIRA da mangueira superior |
90469896
|
|
| 12 | MANGUEIRA inferior do radiador |
93260412
|
|
| 13 | BRAÇADEIRA da mangueira inferior do radiador ao coletor... |
90469896
|
|
| 14 | DEFLETOR do radiador |
93260419
|
|
| 14 | DEFLETOR lateral do radiador |
93261050
|
|
| 15 | TAMPA do bocal do reservatório de expansão |
93326521
|
|
| 16 | SENSOR de temperatura |
15336564
|
|
| 16 | SENSOR de temperatura |
12191170
|
|
| 17 | ANEL-VEDADOR do sensor de temperatura |
11018469
|
|
| 17 | ANEL-VEDADOR do sensor de temperatura |
11023582
|
|
| 17 | ANEL-VEDADOR do sensor de temperatura |
11018469
|
|
| 18 | COLETOR do fluxo de água completo (inclui 19,20,21,22,2... |
NS
|
|
| 19 | TUBO do coletor do fluxo de água (contido em 18) |
93288617
|
|
| 20 | BRAÇADEIRA da mangueira da bomba de água ao tubo do col... |
90469896
|
|
| 21 | MANGUEIRA da bomba de água ao tubo do coletor (contido ... |
90354836
|
|
| 22 | BRAÇADEIRA da mangueira à bomba de água (contido em 18) |
90469894
|
|
| 23 | BRAÇADEIRA da mangueira ao tubo do coletor (contido em ... |
11085952
|
|
| 23 | BRAÇADEIRA da mangueira ao tubo do coletor (contido em ... |
90469893
|
|
| 24 | MANGUEIRA do tubo do coletor ao termostato (contido em ... |
93236512
|
|
| 25 | BRAÇADEIRA da mangueira ao termostato (contido em 18) |
11085952
|
|
| 25 | BRAÇADEIRA da mangueira ao termostato (contido em 18) |
90469893
|
|
| 26 | COLETOR do fluxo de água completo (inclui 27,28,29,30,3... |
NS
|
|
| 27 | TUBO do coletor do fluxo de água (contido em 26) |
93288618
|
|
| 28 | BRAÇADEIRA da mangueira da bomba de água ao tubo do col... |
90469896
|
|
| 29 | MANGUEIRA da bomba de água ao tubo do coletor (contido ... |
90354836
|
|
| 30 | BRAÇADEIRA da mangueira à bomba de água (contido em 26) |
90469894
|
|
| 31 | BRAÇADEIRA da mangueira ao termostato (contido em 26) |
11085952
|
|
| 31 | BRAÇADEIRA da mangueira ao termostato (contido em 26) |
90469893
|
|
| 32 | MANGUEIRA do fluxo de entrada de água ao aquecedor (con... |
93288619
|
|
| 33 | BRAÇADEIRA da mangueira de entrada de água ao tubo do c... |
90469888
|
|
| 34 | BRAÇADEIRA da mangueira de entrada de água ao aquecedor... |
90467194
|
|
| 34 | BRAÇADEIRA da mangueira de entrada de água ao aquecedor... |
90469891
|
|
| 35 | BRAÇADEIRA da mangueira de saída de água ao tubo do col... |
11085952
|
|
| 35 | BRAÇADEIRA da mangueira de saída de água ao tubo do col... |
90469893
|
|
| 36 | MANGUEIRA do fluxo de saída de água ao aquecedor (conti... |
90448312
|
|
| 37 | BRAÇADEIRA da mangueira de saída de água ao aquecedor (... |
90467194
|
|
| 37 | BRAÇADEIRA da mangueira de saída de água ao aquecedor (... |
90469891
|
|
| 38 | GUARNIÇÃO do defletor |
93231802
|
|
| 39 | BRAÇADEIRA da mangueira inferior |
90469895
|
|
| 39 | BRAÇADEIRA da mangueira inferior |
11083901
|
|
| 39 | BRAÇADEIRA da mangueira inferior |
90469893
|
|

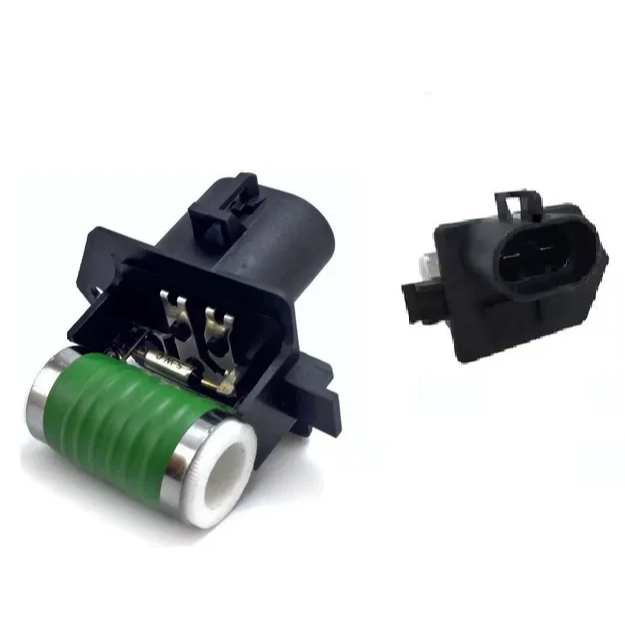

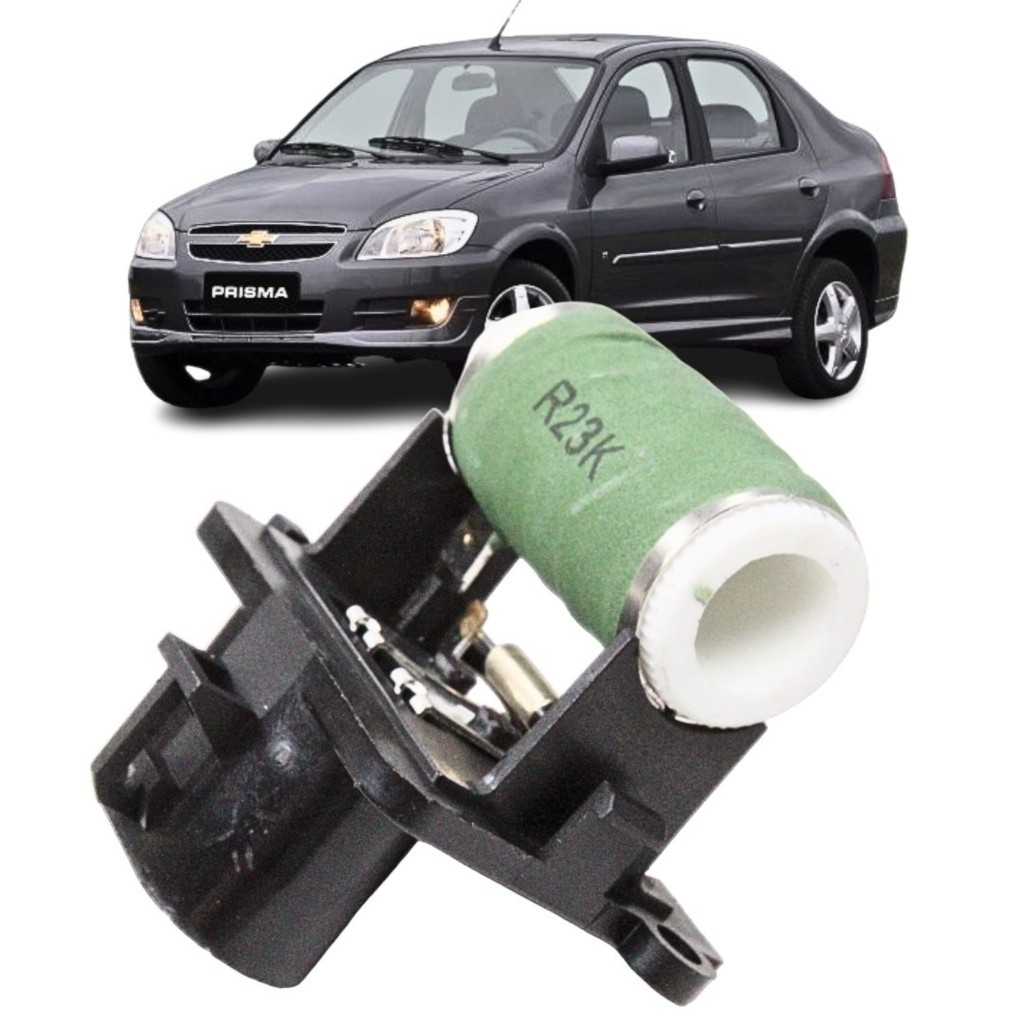

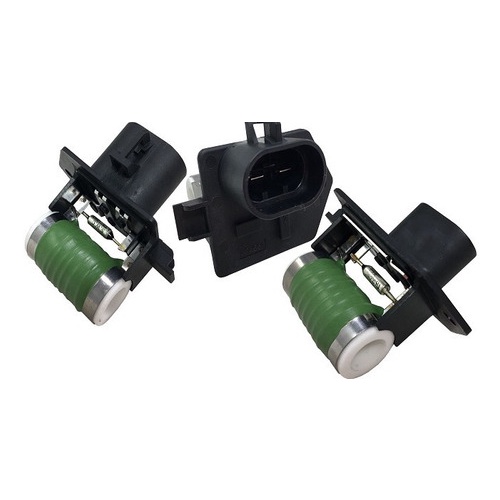

| 40 | RESISTOR do motor do ventilador do radiador (contido em... |
93309120
Substituta: 93386422
|
|
| 40 | RESISTOR do motor do ventilador do radiador (contido em... |
93386422
|
|
| 40 | RESISTOR do motor do ventilador do radiador (contido em... |
93337584
|
|
| 41 | MANGUEIRA do reservatório de expansão |
93376133
|
Códigos:
93333096 93260414 93333095 93319449 93313800 93340097 90183072 93260415 93260417 93298933 93298934 93290612 93218705 93360615 93396846 93260419 93340052 93396847 93260422 93360613 93396816 93309119 93288363 93251967 11094421 93340652 93352918 93288364 93388859 93260410 93319451 93366685 90469896 93260412 93261050 93326521 15336564 12191170 11018469 11023582 11053419 93288617 90354836 90469894 11085952 10115789 90469893 93236512 93288618 93288619 90469888 90467194 90469891 90448312 93231802 90469895 11083901 90530144 93309120 93386422 93337584 93376133
