Nº | Descrição | Nº da Peça | Detalhes |
---|---|---|---|
1 | MÓDULO do aquecedor e ventilador conjunto |
52454968
|
|
2 | PORTINHOLA da distribuição do ar |
52454901
|
|
3 | TIRANTE da portinhola |
52454900
|
|
4 | GRAMPO do controle do aquecedor |
90158240
|
|
5 | TAMPA da caixa de aquecimento |
52454983
|
|
6 | PARAFUSO da tampa da carcaça |
11505830
|
|
7 | RADIADOR do aquecedor |
52454989
|
|
8 | JUNTA do aquecedor |
52454986
|
|
8 | JUNTA do tubo do radiador no painel dash |
90181630
|
|
9 | PARAFUSO c/ arruela do tubo no dash |
90181694
Substituta: 93294715
|
|
10 | TIRA amortecedora 1000x5x40mm |
90148142
|
|
11 | CARCAÇA distribuidora de ar LD |
90360177
|
|
12 | CARCAÇA distribuidora de ar LE |
90360149
|
|
13 | PARAFUSO da carcaça no painel de instrumentos |
90185409
Substituta: 93252058
|
|
13 | PARAFUSO da carcaça no painel de instrumentos |
93252058
|
|
14 | PORCA da carcaça de ventilação no painel |
90413680
Substituta: 93268632
|
|
15 | MANGUEIRA de ventilação LD |
90360158
|
|
15 | MANGUEIRA de ventilação LD |
90450763
|
|
16 | MANGUEIRA de ventilação LE |
90450761
|
|
17 | MANGUEIRA de ventilação central |
90360153
|
|
18 | MOTOR do ventilador do aquecedor |
90360146
|
|
18 | MOTOR do ventilador do aquecedor |
90506193
Substituta: 90589511
|
|

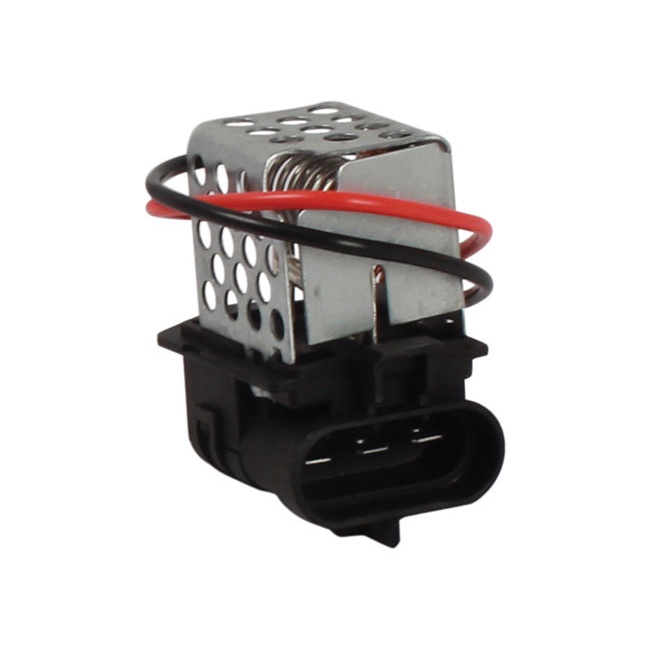

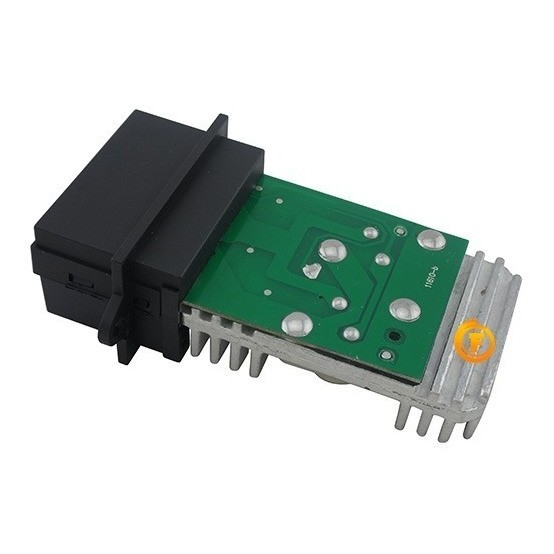

19 | RESISTOR |
90421995
|
|
19 | RESISTOR p/ 4 velocidades (7 terminais) |
90383817
|
|
20 | CARCAÇA do filtro da ventoinha |
90518352
|
|
21 | TAMPA superior do motor do ventilador |
90360175
|
|
22 | FILTRO de ventilação interior |
90486282
Substituta: 09200067
|
|
23 | PARAFUSO 5.8x55mm da junta na carcaça |
90229108
|
|
24 | PARAFUSO do resistor |
NR
|
|
25 | CARCAÇA inferior do motor do ventilador |
90443806
|
|
26 | JUNTA da carcaça inferior |
90229053
|
|
27 | TANQUE de vácuo |
90338520
|
|
28 | PARAFUSO 4.8x32mm c/ arruela da carcaça inferior |
11091501
|
|
29 | TUBO de vácuo (4mmx10m) |
90018280
|
|
30 | MANGUEIRA de vácuo 3mmx10m |
90166288
|
|
31 | VÁLVULA anti-retorno |
90360167
|
|
32 | PARAFUSO 3.5x25mm do motor na carcaça |
90452408
|
|
33 | TUBO de entrada de água no aquecedor - Identificação UP |
90410538
|
|
34 | TUBO de saída de água no aquecedor |
90410621
Substituta: 90570043
|
|
35 | BRAÇADEIRA 27mm do tubo de entrada de água |
90469893
|
|
36 | BRAÇADEIRA 22mm do tubo de entrada de água |
90467194
|
|
GRAMPO do filtro |
90449741
|
